日本UI画面设计的外观设计注册案例

Picture of 弁理士 杉浦健文

?? 对于那些阅读本文的人：如果您正在考虑软件的 IT 专利， SaaS、IoT等，还请查看专门从事IT专利的专利律师服务。

2506_杉浦先生_UI画面设计

外观设计法修订及画面外观设计保护背景

传统上，在日本外观设计体系下，保护仅限于“物品”，软件屏幕设计（UI）不能单独注册为外观设计。然而，随着2019年外观设计法修正案（2020年4月1日颁布），“图像”（屏幕上的视觉设计）现在可以作为外观设计受到保护，许多公司对此感兴趣。因此，智能手机应用程序和网页屏幕设计现在可以注册为“图像设计”。即使在修订之前，也存在屏幕设计作为部分设计**注册为设备的一部分（例如，移动终端的一部分）的情况**，但修订后，最大的区别是屏幕本身可以注册为独立设计。

下面，按 UI 类型分类介绍日本专利局公布的智能手机应用程序/网页屏幕 UI 的设计注册示例。除了注册号、申请人（公司名称）、注册日期等基本信息外，还会总结每个屏幕设计的特点和要点。最后，整理了一份代表性案例清单。

付款/优惠券屏幕的设计注册示例

与用户支付操作和优惠券使用相关的屏幕设计也被注册为外观设计。特别是，可以看到来自金融/电子商务相关服务公司的例子。

  • 虚拟卡信息显示屏幕 (NTT Docomo) – 这是智能手机支付服务中信用卡信息显示 UI 的设计注册示例。注册设计编号：1791683（注册日期：2025 年 2 月 12 日），申请人为 NTT DoCoMo, Inc.。虽然屏幕上显示卡号和有效期，但使用“支付锁定”功能通过点击操作激活卡时，会显示安全码。一个独特的功能是，卡被锁定时，代码被隐藏，以防止用户错误付款。

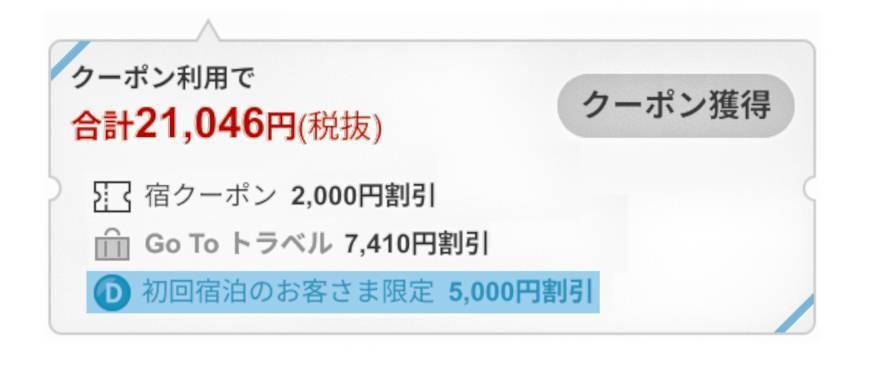

  • 住宿预订优惠券获取屏幕（假设乐天旅行） - 住宿预订网站/应用程序的优惠券使用 UI 也已注册为设计。例如，在外观设计注册第1687842号“用于在住宿预订屏幕上获取优惠券的图像”中，允许获取多个折扣优惠券（数量和类型）并在预订屏幕上应用的设计受到保护。虽然公告中没有直接透露申请人的姓名，但屏幕上显示了“住宿优惠券”和“GoTo Travel”折扣金额等信息，表明该屏幕设计来自一家大型旅游服务公司。这样，预订时的折扣信息呈现和优惠券选择UI也受到保护。
    1687842_0000021687842_000001

聊天/消息屏幕的设计注册示例

SNS 和即时通讯工具的聊天 UI 也需要进行设计注册。还有一些 UI 示例允许以聊天形式进行查询和问答。

  • 消息应用程序聊天屏幕（Google） - 申请人 Google, LLC 的智能手机聊天 UI 已注册为外观设计注册号 1621588“个人信息终端”。该设计具有独特的用户界面，除了消息输入字段和发送按钮之外，还允许您通过上下拖动滑动条（表现力指示器）来更改字体大小和装饰。由于它是在修改之前注册的，因此它作为部分外观设计受到保护（实线区域是权利范围），这是一个涵盖提高聊天屏幕上用户可操作性的设计的外观设计示例。

  • 查询聊天机器人屏幕（Arithmer） - 这是使用 AI 聊天机器人的查询答案 UI 的示例。外观设计注册号第1675969号“用于显示查询信息的图像”（申请人：Arithmer Co., Ltd.）是一种屏幕设计，用于显示用户的问题、回答候选者以及以聊天形式回答内容。该屏幕由输入区域、查询内容显示区域、聊天式答案显示区域、候选答案显示区域等组成，其特征在于通过呈现候选答案来支持用户的界面。它已注册为部分设计，因此某些区域（在答案中突出显示）超出了权利范围（以红色指定为不受保护）。

（*就本次研究的范围而言，尚未公开LINE等国内SNS公司的聊天界面设计注册案例。但如上所述，有海外公司注册聊天界面的例子，表明类似的界面也可以受到设计权的保护。）

导航（地图指南）屏幕的设计注册示例

用于显示地图和路线引导的 UI 设计也已注册。关键是独特的交通信息和路线搜索用户界面。

  • 路线引导/交通信息显示屏幕（雅虎地图） – 申请人雅虎公司的导航应用程序UI，外观设计注册号1686757“路线引导图像”属于此类。该设计的特点是屏幕顶部是地图，底部是信息面板，在一个屏幕上显示出发和到达时间、交通拥堵预测图、出行时间等。其特点是，当您通过操作时区滑块更改出发时间时，地图上的拥堵区域显示和旅行时间等信息会实时变化。它拥有优秀的UI，允许用户直观地检查地图路线和拥堵预测，并通过操作滑块来调整时间表。这种动态屏幕过渡设计受到设计权的保护。

主屏幕/菜单 UI 设计注册示例

智能手机和设备的主屏幕和菜单屏幕也被注册为外观设计。特别是，自修订以来，苹果公司一直在积极提交屏幕设计申请，并公开了多个注册示例。

  • 主屏幕/菜单屏幕（Apple） – 这是申请人 Apple Incorporated 的案例研究。设计注册号1691660“菜单图像”是一项注册的UI设计，用于在主屏幕上排列和启动应用程序图标和小部件。屏幕顶部有两个可以显示小部件的方框，用户可以操作它在显示的小部件之间进行切换。这种设计让人想起iPhone/iPad主屏幕上的小部件排列功能，是保护应用列表/小部件显示UI的示例。此外，外观设计注册号1694011“信息显示图像”注册了一个锁屏UI（所谓的常亮显示），可在设备充电时显示时间、电池、通知等。在这两种情况下，屏幕上的某些元素都是用虚线绘制的，超出了版权范围，而图标放置和信息显示布局本身则受到实线的保护。

其他值得注意的UI设计注册案例

除上述之外，各个领域的UI设计也已被注册为外观设计。例如，乘车服务应用程序的屏幕设计和商业软件的分析屏幕。

  • 网约车服务 (DiDi) 的 GUI – 来自中国的出租车调度服务滴滴的应用程序屏幕也已在日本注册为外观设计。外观设计注册号第1691930号“GUI”（申请人：北京滴滴无限科技发展有限公司）保护的是网约车应用程序的主屏幕，包括目的地输入表单、各种功能图标、地图导航功能等。有评论认为，虽然文本元素（地名等）不是外观设计的构成要素，但权利范围延伸到整个GUI的布局和功能安排。

  • 业务分析仪表板屏幕（TKC） – 在业务软件领域，TKC Co., Ltd. 注册了财务和业务分析 UI 的示例。外观设计注册号1675961“业务分析图像”描述了一种屏幕设计，该屏幕设计公司的管理指标绘制在多边形图（雷达图）上，并显示公司的当前状况、前期情况以及行业平均水平的比较。每个指标都放置在屏幕中央的多边形图的顶部，创建一个用户界面，让您直观地了公司的特征和问题。可见，这样的业务分析工具屏幕也可以受到设计权的保护。

（*本次研究中，无法从公开公告中确认索尼、任天堂等国内大公司的UI屏幕设计注册案例。但年来，不仅Apple、Google等海外公司，而且日本公司（乐天、NTT Docomo、雅虎等）的屏幕设计申请数量也在不断增加，预计未来还会有更多案例公布。）

代表性示例列表（按 UI 类型）

下表总结了上面讨论的典型设计注册案例，按用户界面类型组织。

<标题> <正文>



如上所述，许多智能手机应用程序和网页屏幕的 UI 设计已在日本外观设计注册。事实上，屏幕布局和操作元素的创意设计现在受到支付和金融、旅行和服务、通信和导航等广泛领域的保护，这对未来的 UI/UX 设计和知识产权策略具有影响。可以说，各家公司不仅结合专利（功能性保护），还结合设计权（外观和操作UI的保护）来全面保护其服务的用户界面，并以此消除假冒产品，提高品牌价值。

?? 对于那些考虑申请 IT 专利的人

为软件、SaaS、物联网、人工智能和移动应用领域的发明获得强大的专利权。
精通 IT 领域的专利律师帮助您获得保护您企业竞争优势的权利。估算和初步咨询是免费的。

查看有关 IT 专利和专利律师服务的更多信息 →

用户界面类型 注册外观设计示例（注册号） 申请人（权利持有人） 注册日期 设计要点
支付（卡信息显示） 用于显示卡信息的图像（外观设计注册号：1791683） NTT Docomo 公司 2025 年 2 月 12 日 虚拟卡号/代码显示。锁操作时显示安全码
预订/优惠券 在住宿预订屏幕上获取优惠券的图像（外观设计注册号：1687842） 乐天集团公司 2021＊ 屏幕上显示预订时可以使用的多张优惠券。显示折扣申请状态列表的 UI
聊天（消息） 移动信息终端（消息通信功能UI）[外观设计注册号1621588] 谷歌有限责任公司 2018＊ 聊天输入字段和发送 UI。使用滑动条动态更改文本装饰以更改文本大小
询问聊天 用于显示查询信息的图像（外观设计注册号：1675969） Arithmer有限公司 2021＊ 聊天机器人的质量检查屏幕。具有问题输入字段、答案显示字段和候选答案字段的交互式 UI
路线指引（地图） 路线引导图像（外观设计注册号：1686757） 雅虎！公司 2021＊ 带有地图+交通堵塞信息的路线引导UI。拥堵路段显示以及通过操作出发时间滑块更改所需时间
主屏幕/菜单 菜单图片（外观设计注册号：1691660） 苹果公司 2021＊ 设备主屏幕用户界面。配备app图标和widget放置区域，多页面切换显示
叫车服务 GUI（外观设计注册号：1691930） 北京滴滴无限科技发展 2021＊ 出租车调度应用程序的主屏幕。目的地输入表单、功能图标、地图显示等排列在一个屏幕上
